ГОСУДАРСТВЕННАЯ ГРАНИЦА

Задачи и особенности проекта

Защита участка границы от попыток незаконного пересечения

  • Тип ограждения: панельно-сетчатое
  • Общая протяженность: 10 км
  • Требуется локализация места вторжения с точностью не менее 200 метров

FD-525

Блок обработки сигнала на 25 зон

Защищаемый участок поделен на два крыла, между которыми расположен пограничный пост и диспетчерская. Протяженность левого крыла — 2 км, правого — 8 км.

Учитывая общую протяженность участка, расположение пограничного поста, а также требования к длине каждой зоны охраны, которая не должна превышать 200 метров, было решено использовать 3 блока анализа сигнала FD-525, рассчитанные на подключение 25 независимых зон охраны.

Весь периметр разбит на несколько частей, каждую из которых контролирует 1 анализатор.

Левое крыло (2 км) поделено на 10 зон по 200 метров и полностью обрабатывается анализатором №1. Правое крыло (8 км, 40 зон по 200 метров) разбито на 2 участка по 25 и 15 зон, которые подключены к анализаторам №2 и №3.

Fiber Sensys — мощная система для защиты особо важных и стратегических объектов

Система защиты периметра Fiber Sensys состоит из двух главных компонентов: чувствительного оптиковолоконного кабеля, закрепляемого на ограждении, и блока обработки (анализатора), который ведет мониторинг светового потока, передаваемого по этому кабелю. Воздействие на ограждение ведет к изменениям в структуре излучения внутри кабеля, что незамедлительно фиксируется анализатором, и при превышении допустимых значений формируется тревога.

Структура системы

Анализаторы располагаются в диспетчерской, от них к ограждению и вдоль него прокладывается многожильный магистральный кабель. В определенных точках к нему через распределительную коробку приваривается чувствительный кабель, который и монтируется на ограждении.

FD-525 имеет релейный выход для каждой зоны, что позволяет локализовать место срабатывания с точностью до 200 метров и эффективно использовать систему видеоподтверждения нарушения.

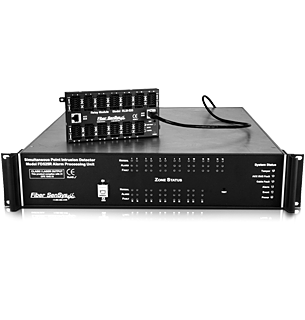

FD-525

25-зонный блок обработки сигнала

25 зон х 800 м

Система для защиты периметра критически важных объектов

  • 25 независимых зон до 800 м каждая
  • 25 параметров настроек анализатора
  • Программное обеспечение в комплекте
  • Поддержка IP/XML
  • Установка анализатора на расстоянии до 12 км от охраняемого участка
