WXI-ST — уличный панорамный извещатель, дальность обнаружения 2.5 — 12 м, широкий угол 180°, ПИК, интеллектуальная обработка сигнала SMDA, двойное экранирование пироэлемента, температурная компенсация
WXI-ST
Панорамный уличный извещатель
Область обнаружения 12 м х 180°
Серия WXI — уличные извещатели с панорамной рабочей зоной, сочетающие в себе удобный дизайн, богатый функционал и безошибочную работу.
Современное решение для защиты обширных участков
Извещатели WXI устанавливаются на стену в центре защищаемого участка и формируют перед собой панорамную область обнаружения с углом 180° и дальностью до 12 метров.
Область обнаружения состоит из двух секторов по 90°, которые имеют собственные настройки дальности и чувствительности, а также оснащены независимыми тревожными выходами для точной локализации обнаруженного нарушителя.
- 1Передняя крышка с линзой

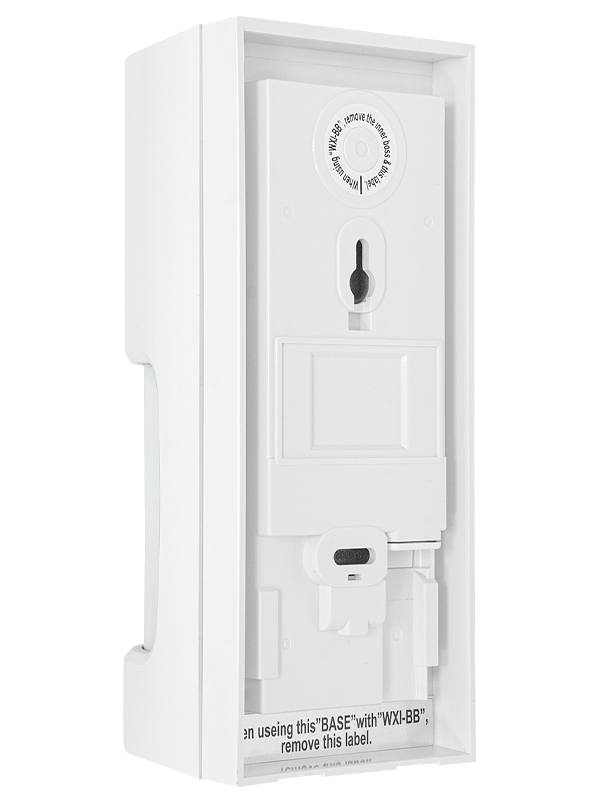

- 2Монтажное основание

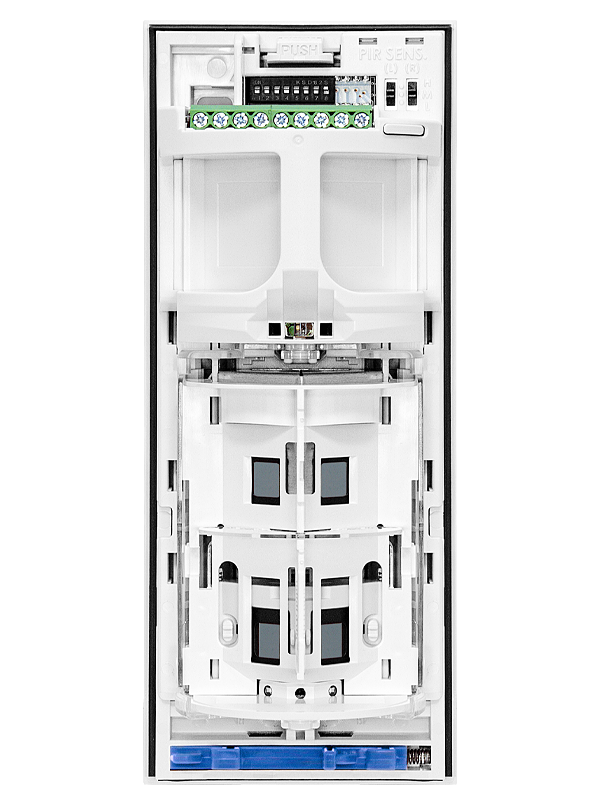

- 3Рабочий блок извещателя
- 4Тамперы (вскрытие / отрыв)
- 5Пироэлементы (по два справа и слева)
- 6Настройка дальности (правая / левая)
- 7Шторки регулировки угла области обнаружения
- 8Настройка чувствительности (правая / левая)
- 9Настройка режимов работы
- 10Клеммы
- 11Светодиоды состояния
- Область детекции: 12 м х 180° 2 сектора по 90°, 56 зон
Вид сверху
Вид сбоку, при различных значениях настройки дальности (12 / 8,5 / 6 / 3,5 / 2,5 м)
| Метод детекции | ПИК |
| Область обнаружения | 12 м х 180°, 2 независмых сектора по 90° (правый и левый), 28 зон детекции в каждом (14 по горизонтали, 2 слоя по вертикали) |
| Настройка области детекции | изменение дальности 2,5 — 12 м независимо для правого и левого секторов, маскирование части области обнаружения (ограничение угла обзора) с помощью шторок на рабочем блоке извещателя, маскирование выборочных зон с помощью пластин |
| Индикация состояния | красный — разогрев, тревога |
| Чувствительность | 2°C при 0,6 м/сек, скорость перемещения объекта от 0,3 до 2 м/сек. |
| Время тревоги | длительность тревожного сигнала 2 ± 1 сек. |
| Время разогрева | не более 60 сек. (индикатор мигает) |
| Тревожный выход | независимый для правой и левой стороны или общий, Н.З. / Н.О., 28 В пост. тока, 0,1 А (макс.) |
| Выход тампера | Н.З. 28 В пост. тока, 0,1 А (макс.); срабатывает при снятии крышки, рабочего блока или демонтажа основания |
| Выход неисправности | — |
| Питание | от 9,5 до 18 В пост. тока |
| Потребление | 21 мА (макс.) при 12 В пост. тока |

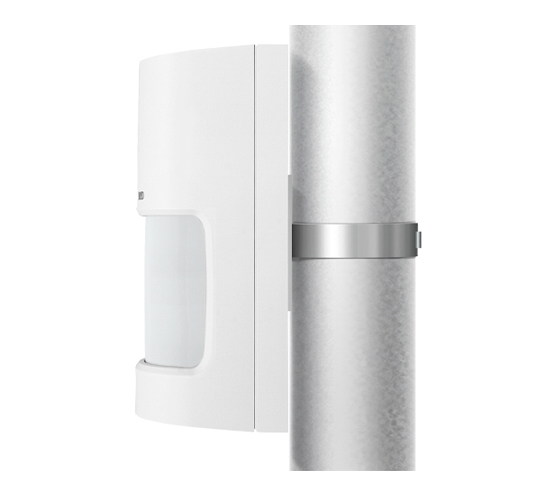

| Установка | на высоте от 0,8 до 1,2 м, монтаж на стену, опору (в помещении, на улице) |
| Условия эксплуатации | рабочая температура |
| Вес | 420 г |

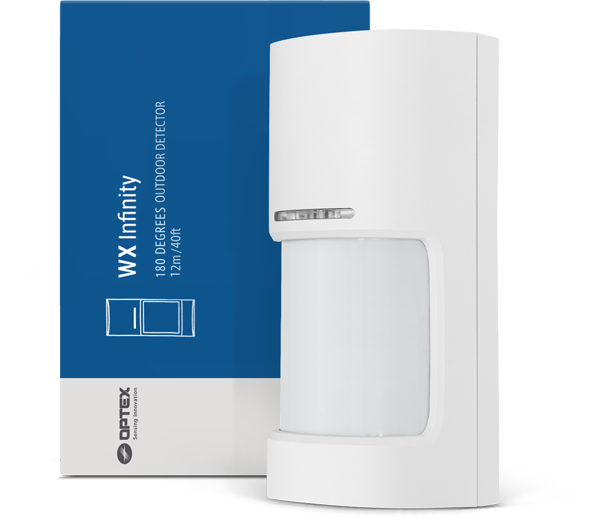

Комплект поставки
- Извещатель
WXI-ST - Крепежные винты (2 шт.)
- Винт фиксации передней крышки
- Инструкция по экплуатации
