Серия AX-TN — AX-70TN, AX-130TN, AX-200TN — компактные активные 2-лучевые уличные ИК-извещатели для малых и средних дистанций, дальность 20 м, 40 м, 60 м, настройка времени прерывания лучей, защита от высоковольтных разрядов 15 кВ

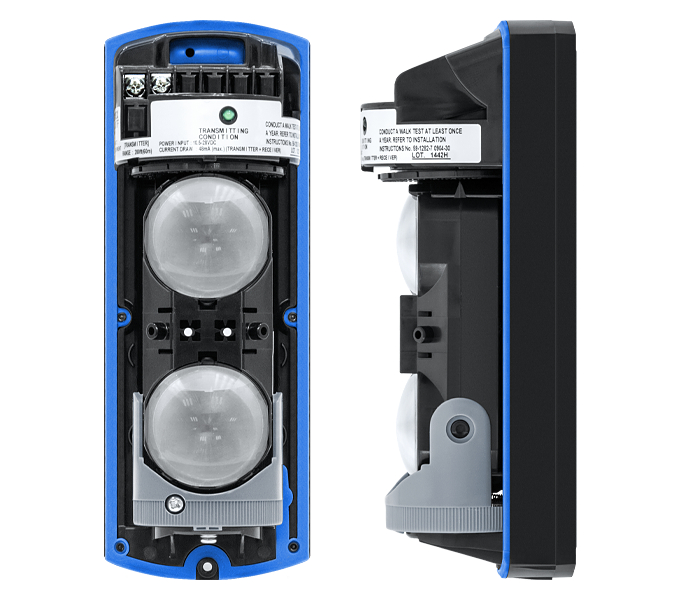

Передатчик

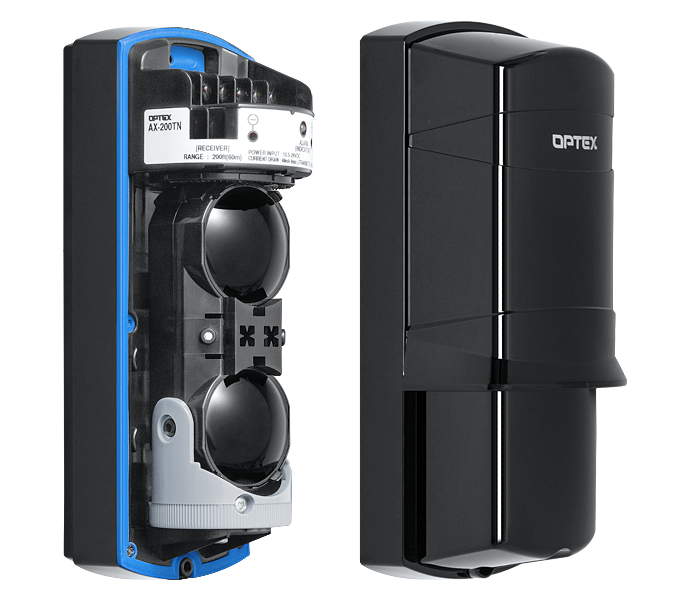

Приемник

AX-TN

Компактные 2-лучевые уличные ИК-извещатели для малых и средних дистанций

Работа извещателей построена на использовании активной системы, создающей между передатчиком и приемником двухлучевой ИК-барьер, при нарушении которого формируется тревога.

AX-70TN — дальность 20 м
AX-130TN — дальность 40 м
AX-200TN — дальность 60 м

Инструкция по эксплуатации Декларация соответствия ТР ТС Описание и характеристики

Компактный всепогодный корпус и гарантированная эффективность системы безопасности

Активные извещатели серии AX-TN при надежной детекции позволяют полностью исключить ложные срабатывания, вызываемые осадками, сезонными и суточными температурными перепадами, мелкими животными и падающими листьями.

2-лучевая оптическая система

Работа при потере 99% энергии лучей

Настройка времени прерывания лучей

Защита от высоковольтных разрядов

Надежный всепогодный корпус

Метод детекции	активный ИК, тревога при одновременном пересечении двух ИК-лучей
Дальность действия	AX-70TN — 20 м AX-130TN — 40 м AX-200TN — 60 м
Выбор рабочей частоты	нет
Время прерывания лучей	50 / 100 / 250 / 500 мсек.
Настройка угла лучей	±90° по горизонтали, ±5° по вертикали
Время тревоги	2 сек.
Тревожный выход	Н.З.; 28 В пост. тока; 0,2 А (макс.)
Выход тампера	вскрытие корпуса; Н.З.; 28 В пост. тока; 0,2 А (макс.)
Дополнительный выход	нет
Питание	10,5 — 28 В пост. тока
Потребление	AX-70TN: макс. 38 мА, передатчик — 17 мА, приемник — 21 мА AX-130TN: макс. 41 мА, передатчик — 20 мА, приемник — 21 мА AX-200TN: макс. 45 мА, передатчик — 24 мА, приемник — 21 мА
Условия эксплуатации	рабочая температура без нагревателя от −35 до +60 °С, рабочая температура с нагревателем HU-3 (опция) от −60 до +60 °С, степень защиты от пыли и влаги IP65
Защита от разрядов	15 кВ
Вес	650 г (приемник и передатчик)
Нагревательный элемент HU-3 (опция)	опция для расширения диапазона рабочих температур извещателя (от −60 до +60 °С), питание нагревателя — 24 В пост./ перем. тока, потребление нагревателя — 420 мА (суммарно приемник и передатчик)
