Сферические линзы

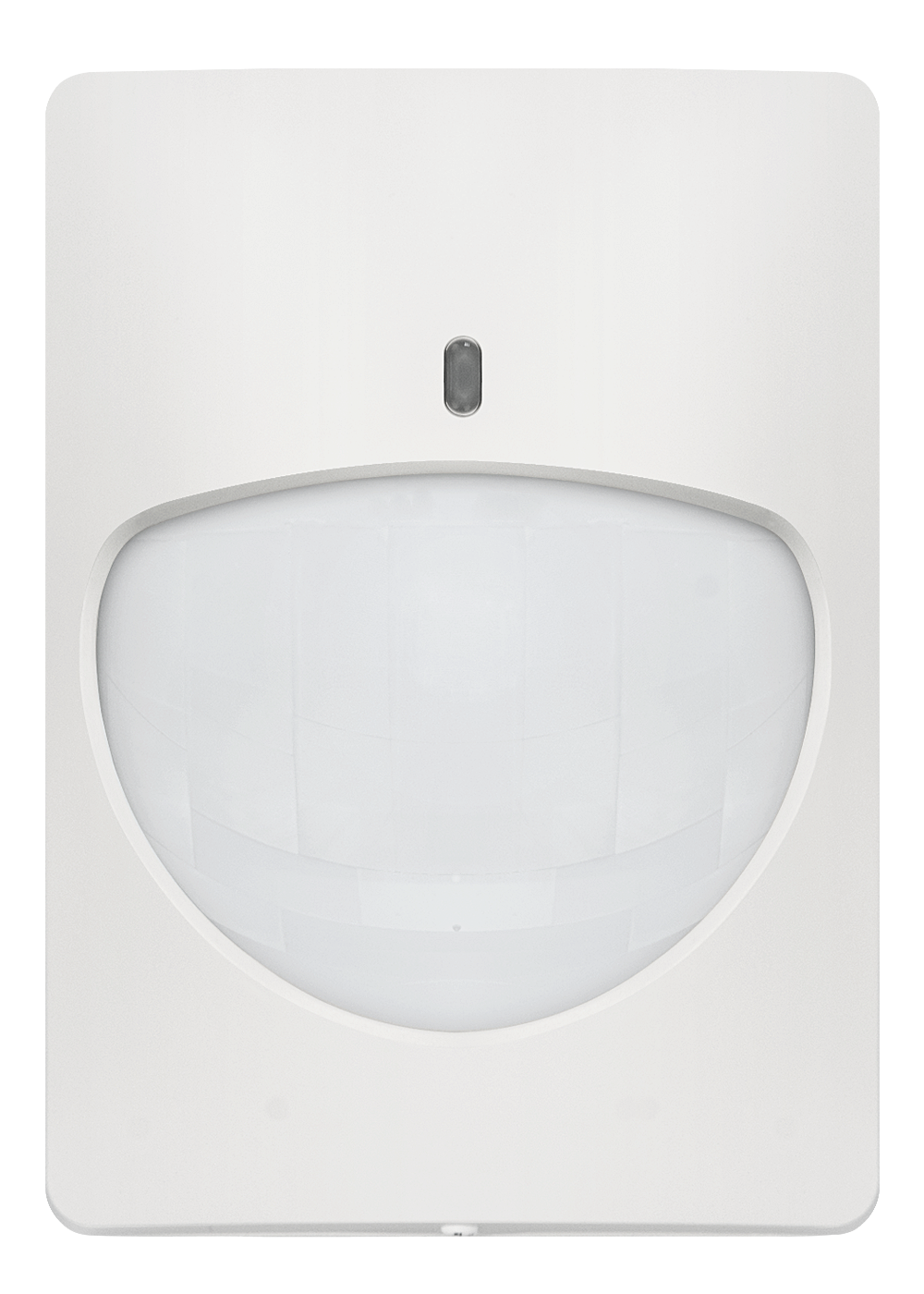

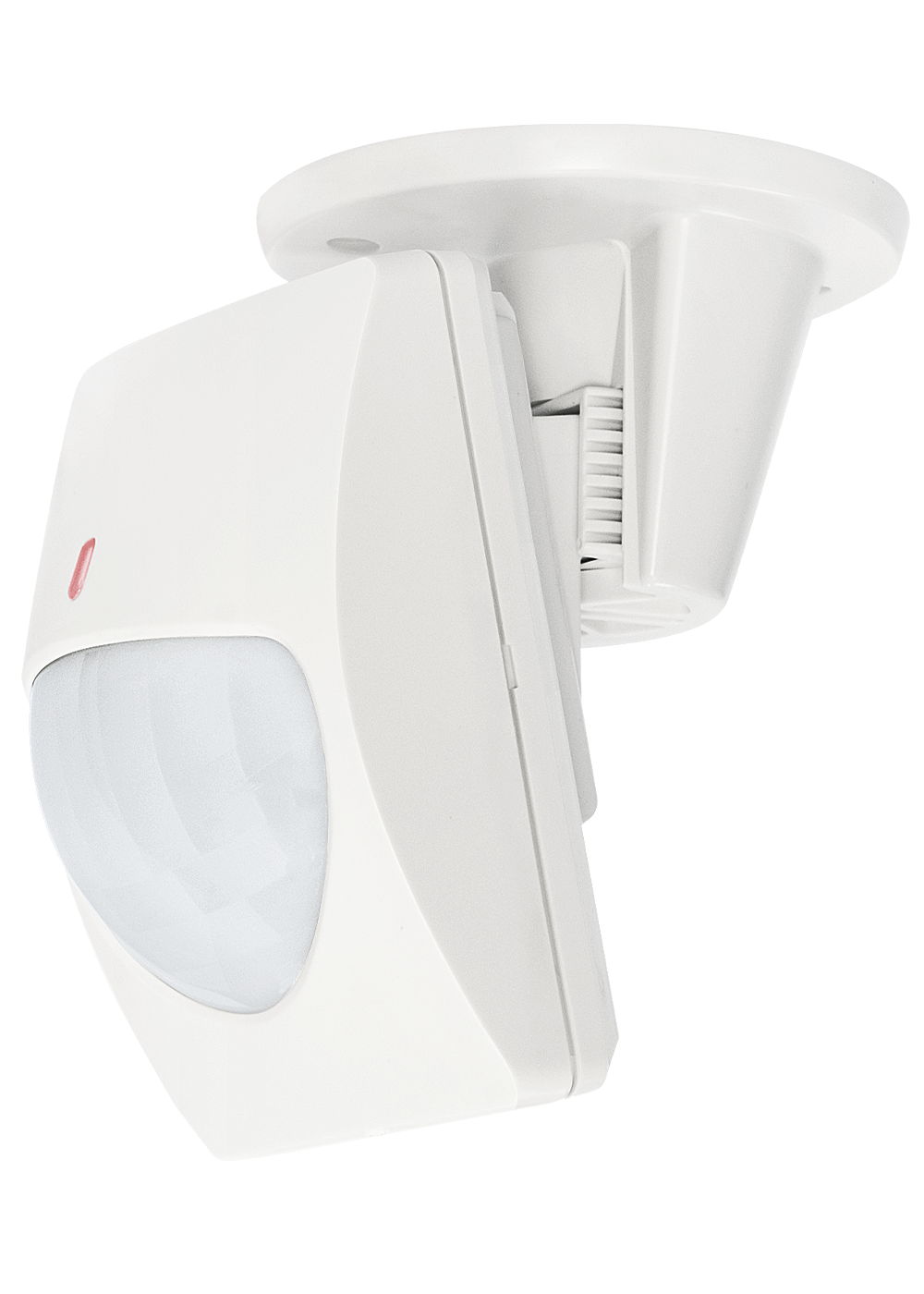

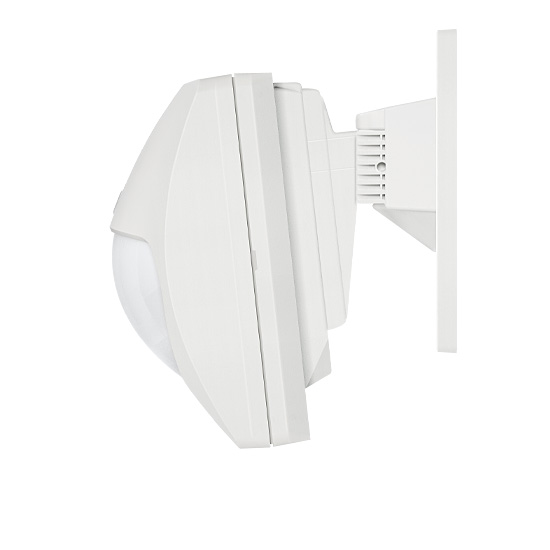

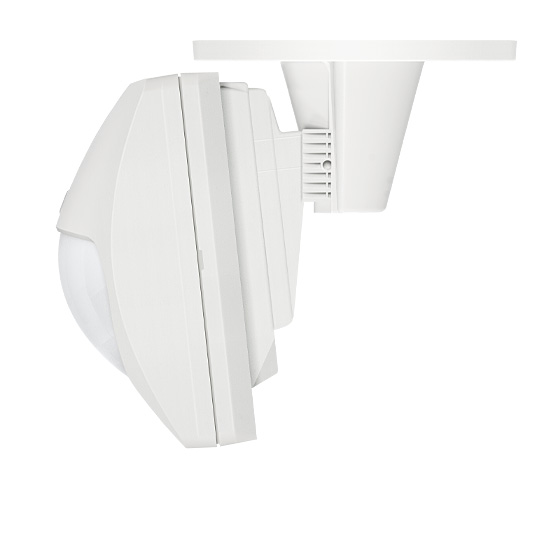

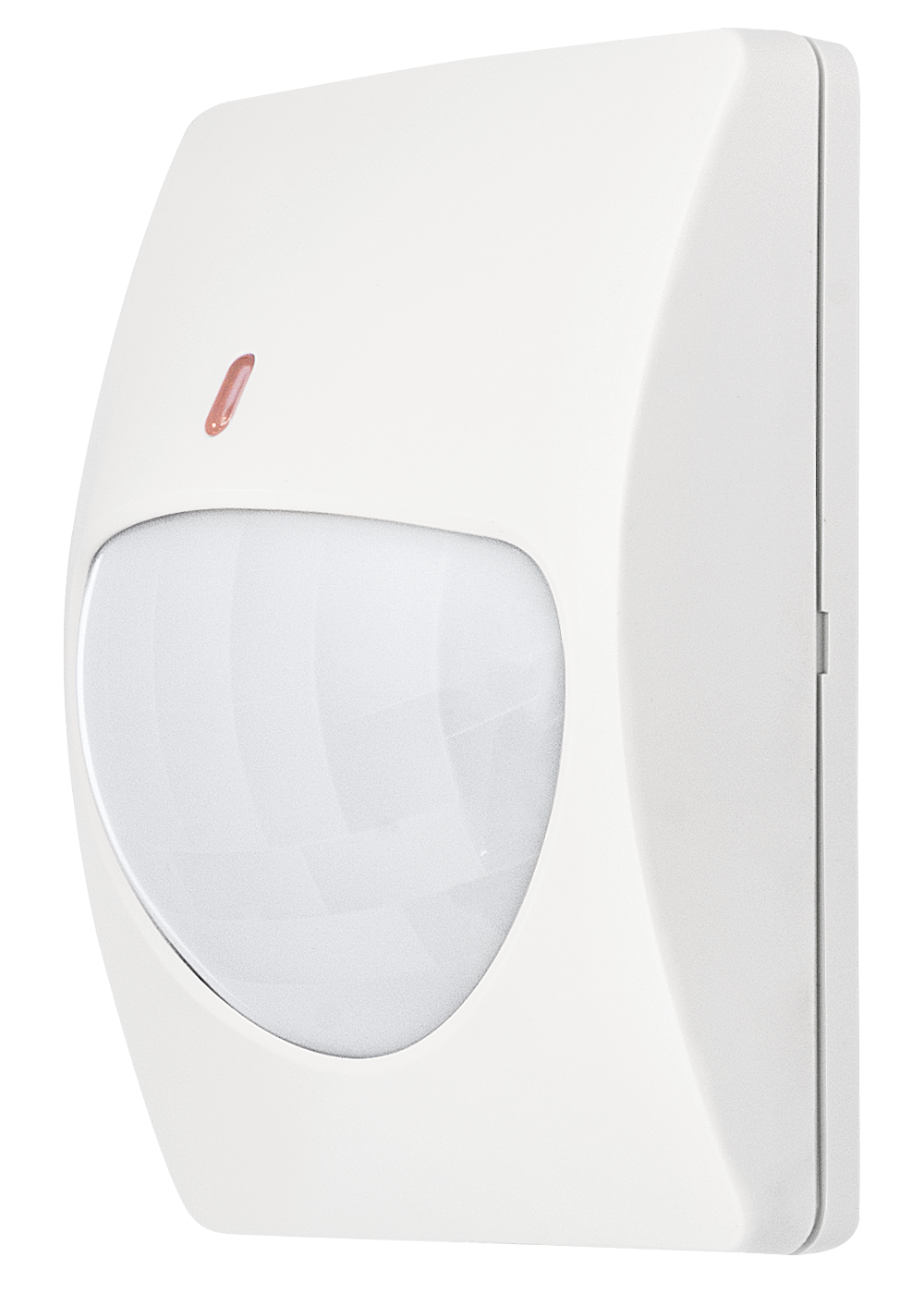

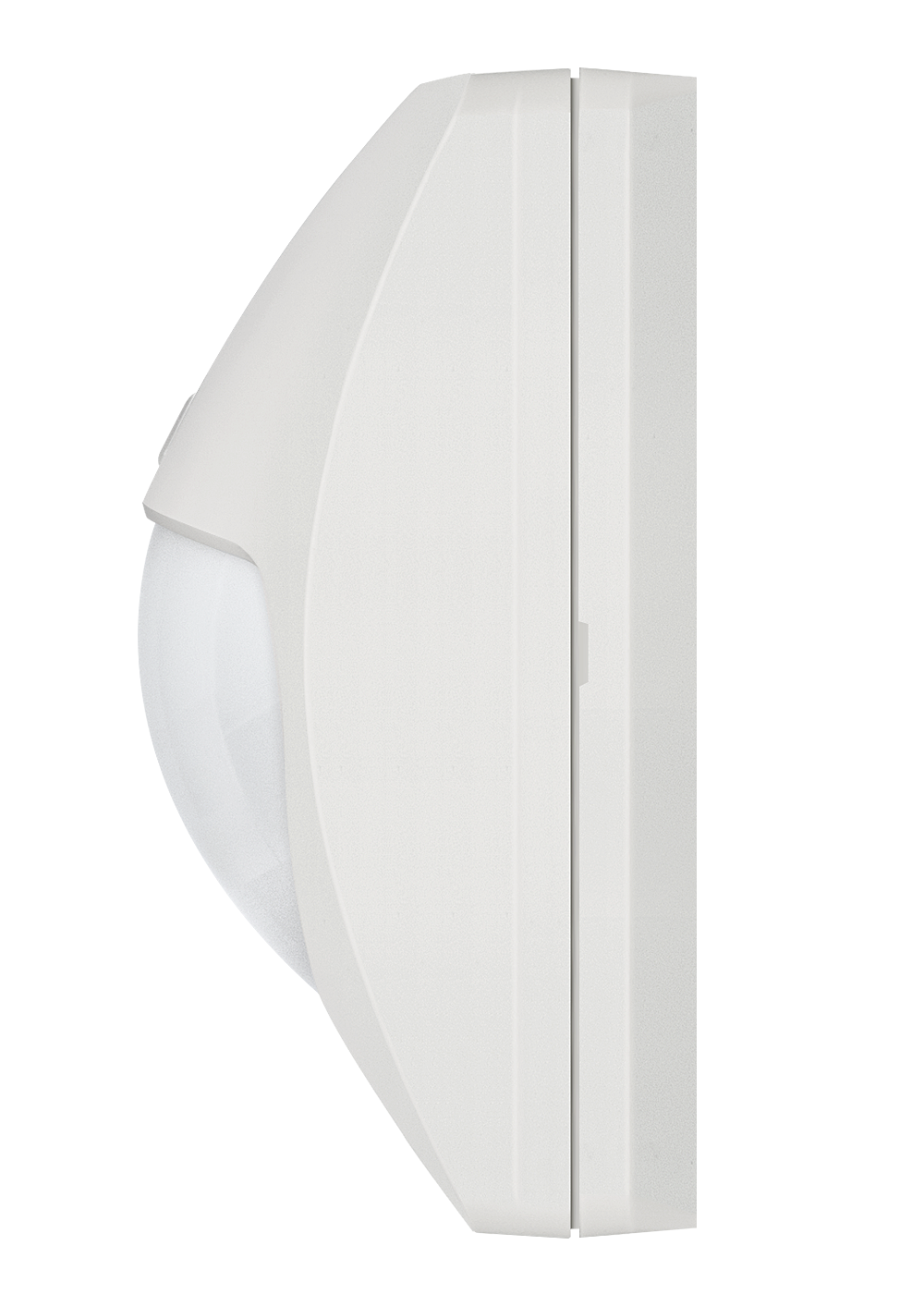

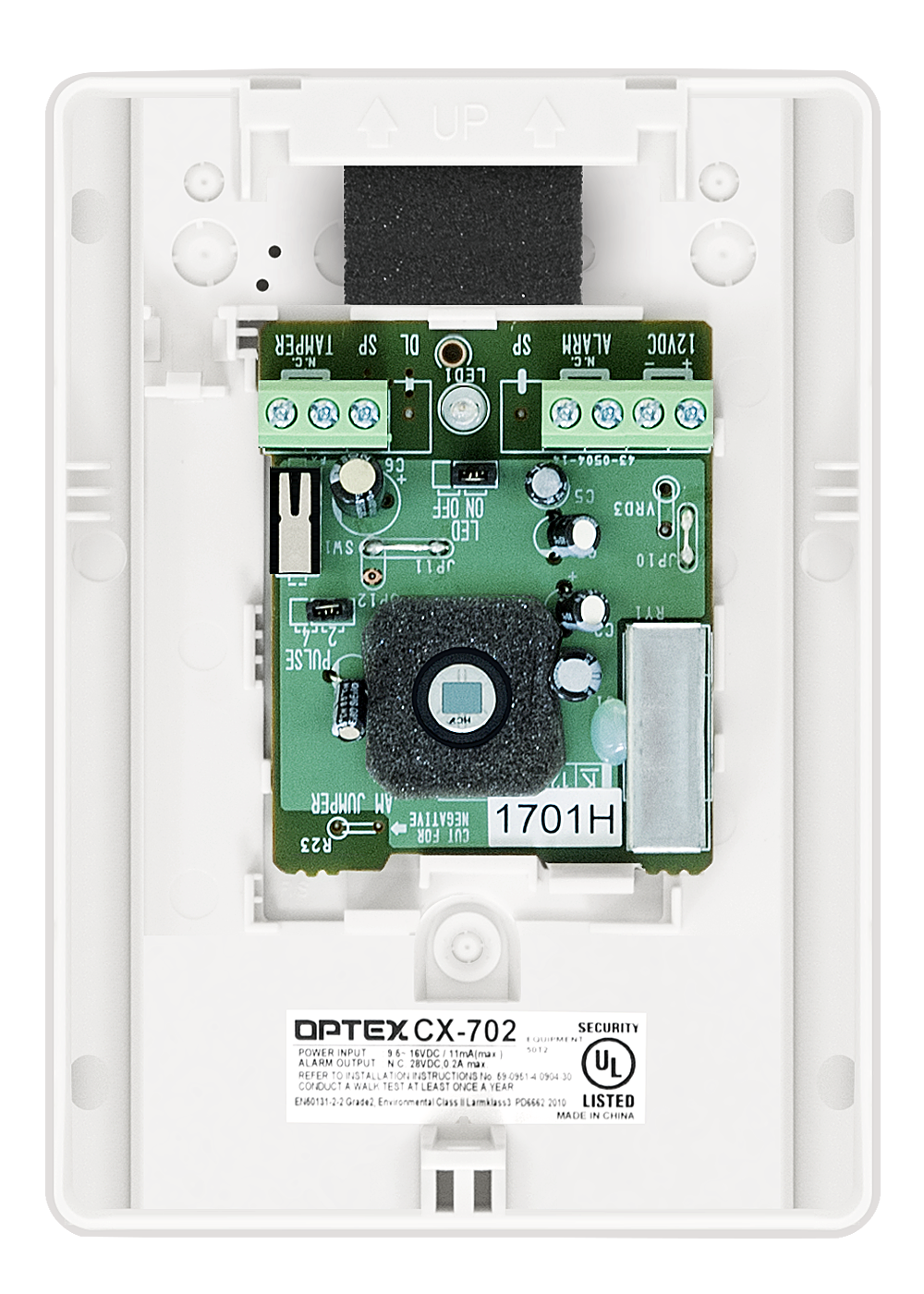

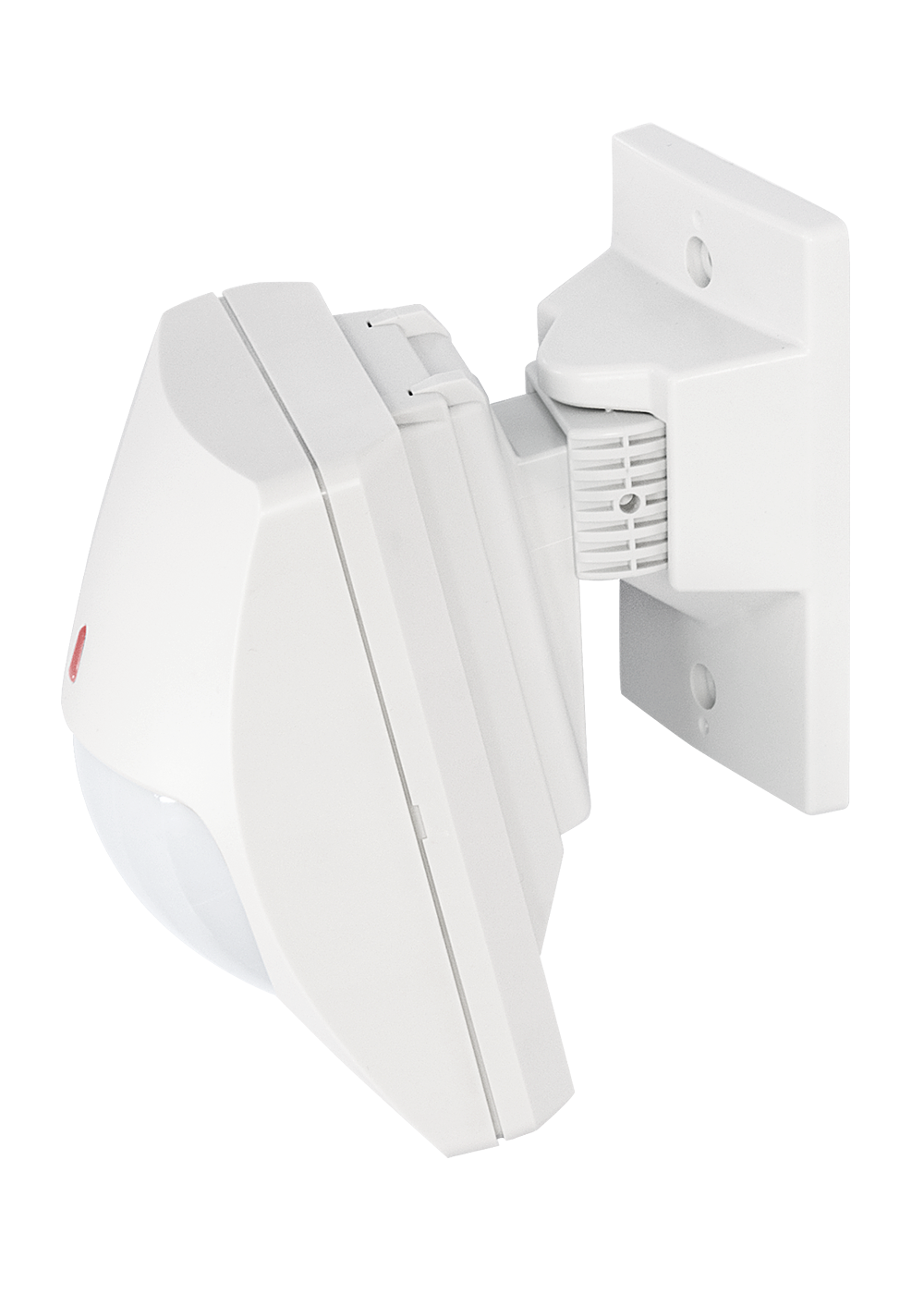

CDX-AM/NAM/DAM | RXC-ST/DT | SX-360Z | FX-360 | FX-50QZ/50SQ | CX-702/702RS | LX-802N | DX-40/60/40PLUS/60PLUS | MX-40/50

Идеальная, равномерно распределенная по всей зоне детекции чувствительность извещателя – залог его эффективной и стабильной работы. Чувствительность должна быть однородной вне зависимости от места установки, формы помещения, а также наличия в нем мебели и какого-либо оборудования. Для обеспечения этого в извещателях Optex используются сферические линзы Френеля.



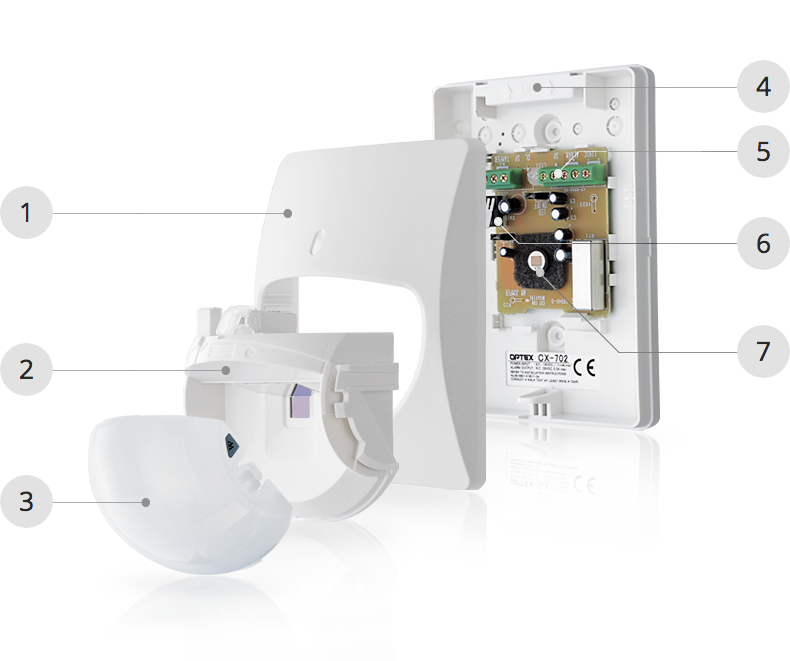

Сферические и плоские линзы

При использовании согнутых плоских линз для фокусирования ИК-излучения расстояние между линзой и пироэлементом будет разным для каждой зоны детекции, что приводит к искажению (дисторсии) сигнала.

Сферические линзы обеспечивают точное фокусирование ИК-излучения на пироэлемент (равное расстояние от каждого сегмента линзы до пироэлемента). Это исключает дисторсию сигнала, каждый сегмент линзы точно соответствует одной из зон детекции и обеспечивается непревзойденное качество работы извещателя.

Сигнал от каждой зоны детекции, сфокусированный на пироэлемент, имеет четко обозначенные границы, что обеспечивает максимально высокий уровень контрастности с фоном и высокую точность детекции.

Сигнал от зоны детекции имеет размытые границы, образуя слабый уровень контрастности с фоном. Проникающие в зону действия объекты являются источником слабо различимого электрического сигнала, что приводит к неточности в работе извещателя.
